Gli elmetti balistici sono costituiti principalmente da una calotta, un'imbottitura interna e un sistema di sospensione. La calotta assorbe l'energia d'impatto di proiettili o schegge ad alta velocità principalmente attraverso la deformazione e il cedimento strutturale. Di conseguenza, il processo di fabbricazione della calotta dell'elmetto riveste un ruolo fondamentale nelle sue prestazioni protettive.
Attualmente, la produzione di calotte per elmetti balistici si avvale prevalentemente di tecnologie di stampaggio di materiali compositi, tra cui la laminazione manuale, lo stampaggio a trasferimento di resina (RTM), lo stampaggio a compressione e lo stampaggio a forma definitiva.
1. Processo di stampaggio a stratificazione manuale

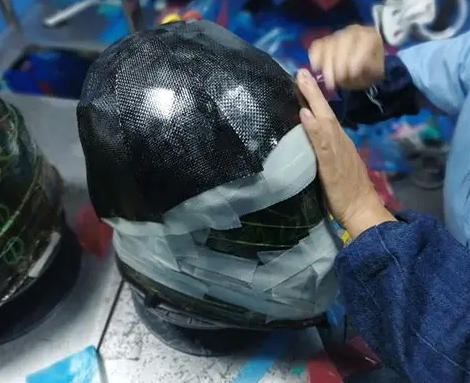

Il processo di stampaggio a contatto, noto anche come stampaggio manuale, è una delle tecniche più antiche e diffuse per la produzione di elmetti balistici in materiale composito. Questo processo si basa principalmente sul lavoro manuale, imponendo elevate competenze tecniche agli operatori. Gli operatori devono comprendere le proprietà strutturali del prodotto e possedere conoscenze specialistiche sul taglio e la laminazione di materiali rinforzati con fibre, nonché sulla preparazione delle superfici dello stampo.
Il processo di laminazione manuale offre bassi costi di stampo, facile manutenzione e flessibilità in termini di dimensioni e forma del prodotto. Il design può essere facilmente adattato in aree specifiche per soddisfare i requisiti del prodotto. Inoltre, il processo di stampaggio può essere comodamente eseguito a temperatura ambiente. Tuttavia, è generalmente adatto solo alla produzione di articoli di piccole dimensioni. Inoltre, le proprietà meccaniche dei prodotti finiti tendono ad essere non uniformi, con conseguente scarsa consistenza e prestazioni di protezione instabili.
2. Stampaggio a trasferimento di resina (RTM)

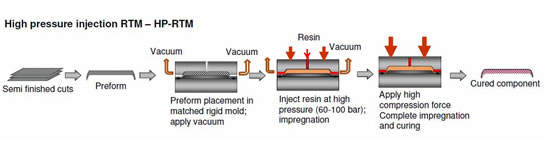

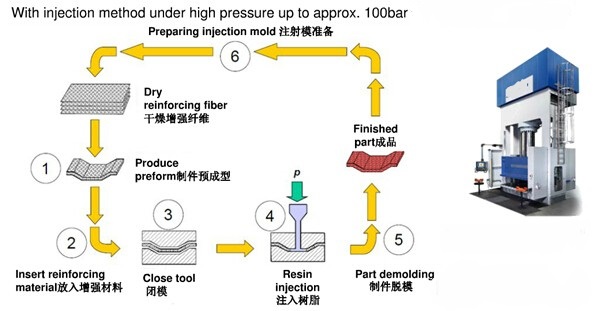

Lo stampaggio a trasferimento di resina (RTM, Resin Transfer Molding) è un processo di stampaggio di materiali compositi in cui una resina a bassa viscosità, come poliestere o epossidica, viene iniettata in uno stampo chiuso. La resina impregna in modo completo e uniforme fibre ad alte prestazioni o altri materiali di rinforzo, che vengono poi polimerizzati per formare il componente finale.
Rispetto alla tradizionale laminazione manuale, la tecnologia RTM produce materiali con una resistenza agli urti superiore e proprietà meccaniche più uniformi in tutta la struttura. Inoltre, il processo riduce i costi, consente una produzione ripetibile, garantisce un'elevata precisione dimensionale e produce una finitura superficiale liscia e uniforme.
Tuttavia, nella produzione di componenti compositi complessi o di grandi dimensioni, la tecnologia RTM può presentare problematiche quali un flusso di resina non uniforme, un'impregnazione inadeguata delle fibre e cicli di stampaggio eccessivamente lunghi. Questi problemi possono portare a prodotti compositi che non soddisfano le aspettative in termini di prestazioni meccaniche, resistenza e precisione dimensionale.
3. Processo di stampaggio a caldo
Lo stampaggio a caldo è uno dei processi di produzione più diffusi per i materiali compositi. I principali fattori che influenzano la qualità di un elmetto balistico stampato sono la temperatura di stampaggio, la durata dello stampaggio e la pressione di stampaggio.

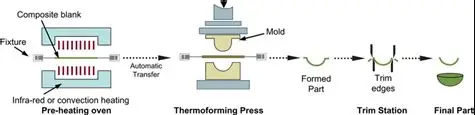

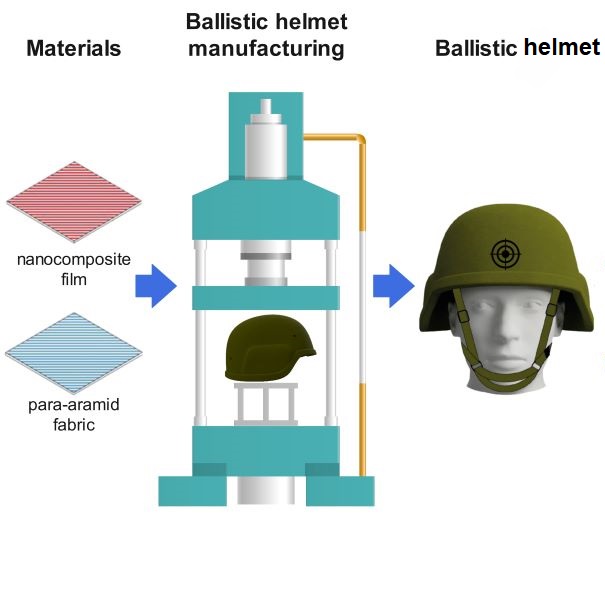

Il processo inizia con la preparazione di un preimpregnato a partire da fibre ad alte prestazioni selezionate e una resina termoindurente o termoplastica. Lo stampo viene quindi preriscaldato e mantenuto a una temperatura specifica. Gli operatori posizionano il preimpregnato nello stampo di una pressa idraulica per lo stampaggio di materiali compositi, quindi bloccano i bordi e chiudono lo stampo. Lo stampo viene riscaldato alla temperatura di stampaggio richiesta, pressurizzato, mantenuto a tale temperatura, quindi raffreddato e aperto. Infine, gli operai rimuovono il prodotto finito e lo rifiniscono.
Durante l'intero processo di stampaggio a caldo, le condizioni di stampaggio devono essere rigorosamente monitorate. Ad esempio, la temperatura di polimerizzazione per i caschi in composito UHMWPE in genere non supera i 130 °C.
4. Tecnologia di formatura a forma quasi definitiva
La tecnologia di formatura quasi definitiva, nota anche come colata in gel, è un metodo di formatura avanzato ampiamente utilizzato nella ceramica e nei compositi a matrice metallica.
Il processo prevede la miscelazione uniforme di polveri ceramiche o metalliche con additivi, tra cui monomeri organici e agenti reticolanti, per formare una sospensione. Una volta versata in uno stampo, un iniziatore innesca la polimerizzazione del monomero, provocando la gelificazione in situ della sospensione e la sua solidificazione nella forma desiderata.
Questa tecnologia è estremamente efficace per la produzione di componenti con geometrie complesse e un'elevata precisione dimensionale. I corpi verdi risultanti presentano un'eccellente uniformità e un'elevata resistenza, il che contribuisce a minimizzare la necessità di successive lavorazioni meccaniche. Tuttavia, il processo impone requisiti estremamente rigorosi in termini di purezza delle materie prime e controllo dei parametri operativi.
Di seguito sono elencate le 4 principali tecnologie di stampaggio per i caschi balistici in materiale composito:
1) Stampaggio a mano: i prodotti realizzati con questo processo presentano proprietà meccaniche non uniformi e una minore efficienza produttiva, sebbene il costo di investimento iniziale sia basso. È adatto alla produzione di piccoli lotti o alla personalizzazione.
2) Stampaggio a trasferimento di resina (RTM): questo processo produce prodotti con eccellenti proprietà meccaniche e offre una maggiore efficienza produttiva, con un livello di investimento moderato. Bilancia le esigenze sia della produzione in serie che della personalizzazione.
3) Stampaggio a caldo: i prodotti creati con questo processo possiedono proprietà meccaniche superiori, sebbene i costi di produzione siano elevati. È ideale per la produzione di massa standardizzata e su larga scala.
4) Stampaggio a forma finale: questa tecnologia produce componenti con elevata resistenza del preformato e alta efficienza produttiva, sebbene a un costo di produzione più elevato. È progettata per fabbricare parti complesse che richiedono un'eccezionale precisione dimensionale e elevate prestazioni meccaniche.
