Macchina per stampaggio di tombini SMC

Un tombino in resina è un tombino realizzato in materiali compositi, lavorato tramite uno stampo ad alta temperatura, che rientra nel processo di stampaggio a caldo di materiali compositi. Le principali attrezzature richieste includono una pressa idraulica, uno stampo, un impianto di riscaldamento (regolatore di temperatura dello stampo o riscaldamento elettrico, riscaldamento a olio), una macchina impastatrice, ecc. Tra queste, la pressa idraulica è la principale attrezzatura di produzione.

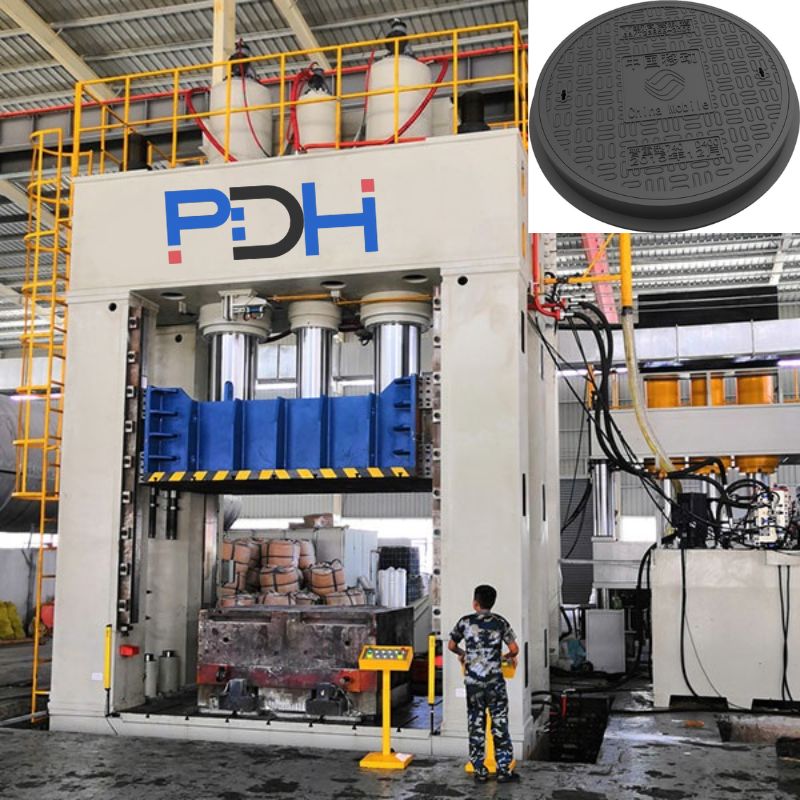

La pressa per la formatura di coperchi per pozzetti in SMC da 315 tonnellate di PDHè realizzata interamente in acciaio saldato a CO2 e successivamente ricotta. L'eliminazione delle tensioni interne dovute alla saldatura garantisce che la struttura non si deformi mai. Il sistema idraulico è integrato nella struttura, conferendo un aspetto elegante e una grande facilità d'uso. Questa serie di presse è dotata di sistemi di controllo idraulico ed elettrico indipendenti e di un sistema di controllo centralizzato tramite pulsanti. È in grado di realizzare due processi di stampaggio, a corsa fissa e a pressione fissa, con visualizzazione della pressione, regolazione della corsa e altre funzioni. È adatta a una varietà di di stampaggio a compressione di materiali compositi SMC .

Struttura principale della macchina per lo stampaggio di coperchi di tombini SMC 315T:

La pressa per tombini SMC da 315 tonnellate comprende la macchina principale, il sistema idraulico e il meccanismo di controllo. La macchina principale include il corpo macchina, il cilindro idraulico, il serbatoio dell'olio, ecc. Il sistema idraulico include il motore, la pompa dell'olio, il blocco valvole, le parti delle valvole, la tubazione, ecc. Il meccanismo di controllo include il dispositivo di fine corsa, la tubazione e la scatola di controllo elettrica, ecc.
I dettagli sono i seguenti:
(1) Corpo macchina: Il corpo macchina è una struttura a quattro colonne saldata integralmente realizzata in lamiera d'acciaio. È sottoposto a distensione dopo la saldatura.
(2) Cilindro idraulico: Realizzato in acciaio 45#. Il cilindro idraulico principale è un cilindro a pistone singolo. La superficie dello stelo del pistone è cromata. La guida di movimento dello stelo del pistone adotta un anello antiusura non metallico.
(3) Dispositivo di controllo della corsa: L'interruttore di prossimità rileva e controlla la corsa del cilindro idraulico principale. Quando la distanza tra i piani superiore e inferiore raggiunge 850 mm, il piano superiore può arrestare immediatamente il movimento verso il basso.
(4) Sistema elettrico: viene adottato il controllo di programmazione PLC e i componenti sono componenti di marca.
(5) Altro: le parti pericolose dell'apparecchiatura, come alberi rotanti e giunti, sono dotate di dispositivi di protezione. Il pannello operativo ha pulsanti di arresto di emergenza, pausa e altri pulsanti di protezione.

Caratteristiche della pressa idraulica per chiusini SMC da 315 tonnellate:

1) Con funzione di riscaldamento. Lo stampo viene riscaldato tramite riscaldamento elettrico o tramite un termoregolatore.
2) Dotato di un cilindro di apertura stampo con funzione di microapertura.
3) Con funzione di scarico, il materiale composito SMC è completamente integrato e la resistenza soddisfa i requisiti prestazionali.
4) È dotato di espulsione esterna e di estrazione anime, un sistema di soffiaggio e un sistema di vuoto. La nostra pressa idraulica è particolarmente adatta alla produzione di prodotti compositi SMC di precisione, come alloggiamenti per elettrodomestici e componenti per auto.
5) Dotato di un carrello di cambio stampo per facilitare il carico, lo scarico e il cambio stampo.
6) Dotato di un sistema di protezione ambientale ecologico e di una cappa di aspirazione fumi. Trattamento centralizzato dei gas di scarico in linea con i requisiti del dipartimento di protezione ambientale e produzione senza preoccupazioni.
7) Dotato di un sistema di livellamento a quattro angoli per soddisfare i requisiti di alta precisione.

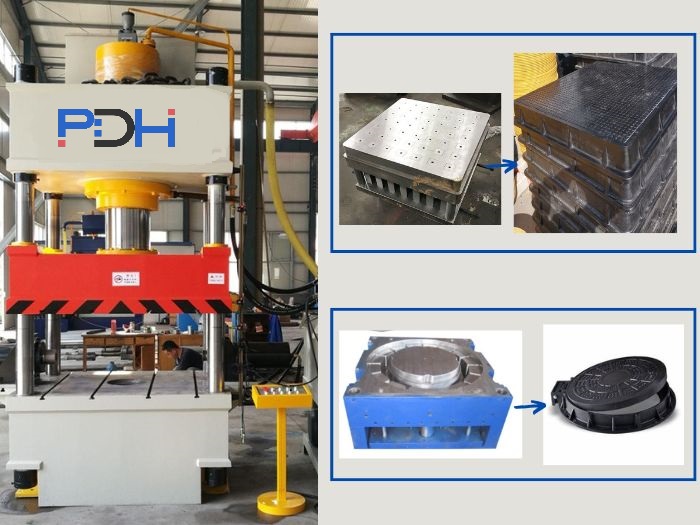

Fasi del processo di produzione del tombino SMC:

1. Preparare il materiale composito in resina SMC mescolato uniformemente.
2. Misurare e caricare le materie prime in resina nello stampo del modello richiesto.
3. Posizionare il telaio in acciaio saldato nello stampo e fissarlo saldamente.
4. Versare le restanti materie prime in resina nello stampo e distribuirle uniformemente.
5. Avviare la macchina per lo stampaggio di chiusini in SMC da 315 tonnellate per pressare il prodotto.
6. Il prodotto si solidifica gradualmente e si forma grazie all'elevata temperatura dello stampo e all'elevata pressione della macchina.
7. Trascorso il tempo di attesa, la pressa idraulica inizia a tornare indietro. Dopo la formazione del prodotto, estrarlo dallo stampo e lasciarlo raffreddare.
8. Dopo aver estratto il prodotto, pulire le sbavature, renderlo liscio tutt'intorno e posizionarlo in modo stabile. Evitare deformazioni.
9. Dopo il raffreddamento iniziale del prodotto, installare gli accessori necessari ed eseguire un test di caduta libera da 1 metro.
