Гидравлические прессы являются незаменимыми элементами оборудования для обработки под давлением в таких областях, как ковка, штамповка, глубокая вытяжка, формование порошковых материалов и литье композитных материалов. Будучи основной несущей конструкцией машины, рама несет всю рабочую нагрузку и определяет жесткость, точность, несущую способность и эксплуатационную гибкость оборудования. Это ключевой фактор, отличающий различные типы гидравлических прессов и определяющий их пригодность для конкретных производственных сценариев.
Рамы гидравлических прессов значительно различаются по конструкции, несущей способности, диапазону тоннажа, методам работы и условиям эксплуатации. В настоящее время основные конструкции промышленных рам делятся на три категории: четырехколонные, С-образные и Н-образные. Тщательное понимание конструктивных особенностей и сценариев применения этих типов рам имеет важное значение для предприятий при выборе и использовании гидравлических прессов.
Ключевая роль гидравлического пресса
Рама, состоящая из таких элементов, как поперечные балки, стойки и станина станка, служит несущей конструкцией, воспринимающей нагрузки всего гидравлического пресса. Она выполняет следующие функции:
- Выдерживает рабочие нагрузки
- Обеспечение общей жесткости оборудования
- Минимизация деформаций и внецентровой нагрузки
- Гарантия точности при установке штампов
- Продление срока службы оборудования
- Снижение вибрации и шума
В то же время, конфигурация рамы определяет такие факторы, как способ загрузки и выгрузки заготовки, габариты оборудования, требования к техническому обслуживанию и общий срок службы. Следовательно, качество конструкции рамы часто определяет пределы производительности гидравлического пресса.
Типы рам гидравлических прессов
1. Четырехколонный гидравлический пресс
Четырехколонный гидравлический пресс использует четыре вертикальные колонны для соединения верхней и нижней балок и подвижного суппорта. Колонны выполняют двойную функцию: несущую поддержку и направляющую. Такая конструкция рамы обеспечивает простую структуру и достаточное рабочее пространство, позволяя свободно загружать и выгружать заготовки со всех четырех сторон, что обеспечивает гибкость в работе. Это также упрощает смену пресс-форм и интеграцию в автоматизированные производственные линии.
Однако структурная целостность четырехколонной конструкции в значительной степени зависит от соединений между колоннами и балками. При длительном воздействии высокого давления или внецентровой нагрузки жесткость рамы относительно ограничена, что делает ее склонной к деформации балок и потере точности направляющих. Это особенно заметно в крупномасштабных прессах, превышающих 3000 тонн, где четырехколонная конструкция часто уступает каркасным конструкциям по сопротивлению внецентровым нагрузкам и общей устойчивости.
Следовательно, этот тип лучше подходит для применений с малыми и средними объемами продукции и производственных сценариев с умеренными требованиями к точности.
2. Гидравлический пресс H-образной формы
H-образная рама состоит из прямоугольной основной рамы, соединенной с горизонтальными поперечными балками. Обычно она имеет либо монолитную сварную конструкцию, либо модульную коробчатую структуру, образующую форму буквы «H». Чаще всего используется цельная конструкция кузова, оставляющая рабочую зону открытой с двух сторон.
Эта конструкция рамы обеспечивает баланс между высокой грузоподъемностью, высокой точностью и высокой устойчивостью, предлагая исключительную жесткость конструкции и сопротивление деформациям. Как высокоточная конструкция рамы для тяжелых условий эксплуатации, она является предпочтительным выбором для гидравлических прессов с направляющим поршнем. Прессы с H-образной рамой отличаются компактной конструкцией и большой рабочей поверхностью, что обеспечивает гораздо более эффективное использование пространства по сравнению с четырехколонными моделями.
Однако процесс изготовления Н-образной рамы сложен и требует обширной сварки стальных пластин, термообработки и механической обработки, что приводит к относительно высоким затратам на оборудование. Кроме того, поскольку конструкция рамы закрыта с боков, рабочее пространство менее гибкое, чем у четырехколонного гидравлического пресса, что накладывает определенные ограничения при изготовлении крупных заготовок.
3. Рама гидравлического пресса C

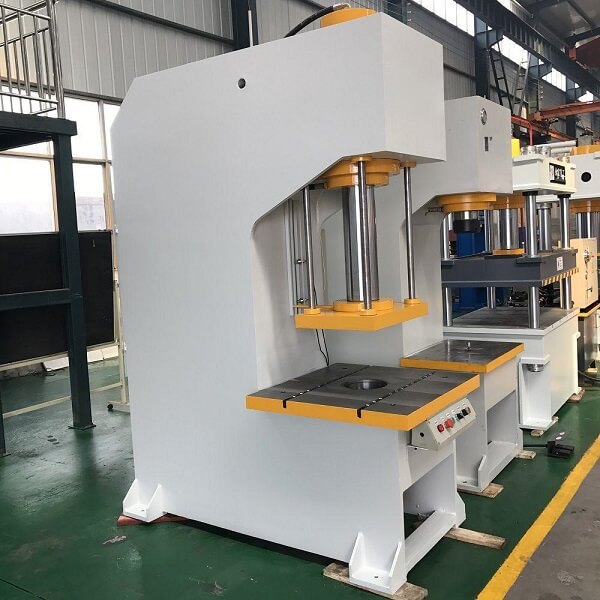

Гидравлический пресс с С-образной рамой получил свое название благодаря общему профилю, напоминающему букву «С». Он имеет цельную стальную конструкцию С-образной формы, соединенную с направляющей и верхней/нижней плитами, представляя собой классическую конструкцию для высокоточной обработки легких материалов.
Ключевой особенностью этой рамы является её трёхсторонняя открытая конструкция. Доступ к заготовке не затруднен вертикальными колоннами, что позволяет операторам легко загружать, выгружать и регулировать детали с разных сторон. Следовательно, она широко используется для таких процессов, как прессовая посадка, правка, сборка и мелкосерийная штамповка. Оборудование отличается простой конструкцией, компактными размерами и небольшой занимаемой площадью; оно легко устанавливается и вводится в эксплуатацию, а также требует наименьшего технического обслуживания среди четырёх распространённых типов рам.
Однако, поскольку рама опирается на одностороннюю опору, она подвержена деформации «раскрытия» под высоким давлением и имеет ограниченную устойчивость к внецентровым нагрузкам. Это накладывает определенные ограничения на точность и стабильность. Поэтому одноколонные гидравлические прессы обычно подходят для применений с малой и средней грузоподъемностью — как правило, менее 315 тонн.
Как выбрать подходящую раму для гидравлического пресса
На практике четырехколонные гидравлические прессы доминируют на рынке благодаря своей экономичности и универсальности. Рамные гидравлические прессы, в свою очередь, предпочтительны в автомобилестроении и прецизионной формовке благодаря своей высокой жесткости и точности. Одноколонные гидравлические прессы лучше подходят для вспомогательных процессов, таких как прессовая посадка и выпрямление.
При покупке гидравлического пресса выбор конструкции рамы требует всесторонней оценки, выходящей за рамки тоннажа; необходимо также учитывать такие факторы, как требования к точности изготовления продукции, время производственного цикла, уровень автоматизации и планы по будущему расширению. Выбор конструкции рамы, соответствующей производственному процессу, имеет решающее значение для максимизации производительности пресса и достижения высокой эффективности производства и окупаемости инвестиций.
