Uma prensa hidráulica é composta por diversas partes, incluindo componentes estruturais mecânicos, um sistema hidráulico, um sistema de controle elétrico e dispositivos auxiliares. Todos esses componentes, em conjunto, determinam a precisão, a estabilidade e a vida útil do equipamento.
1. Componentes da estrutura mecânica
1) Corpo da máquina (estrutura)
Tipo de quatro colunas / Tipo de estrutura / Tipo de braço único
Material: Chapa de aço de alta resistência Q355B
Função: Suporta pressão e garante a rigidez e estabilidade de toda a máquina
2) Deslizador (Travessa Móvel)
Conectado ao cilindro hidráulico principal, realiza a ação de prensagem.
Pontos-chave:
- Paralelismo
- Rigidez
- Precisão de orientação
3) Mesa de trabalho
Utilizado para posicionar moldes e peças de trabalho.
Opcional:
- Ranhura em T
- Cilindro ejetor inferior / Almofada de estiramento
- Mesa de trabalho móvel
4) Dispositivo de Guiamento
Buchas guia de quatro colunas / Trilhos guia
Materiais comuns: Liga à base de cobre, materiais compósitos resistentes ao desgaste
Função: Garante a precisão do movimento ascendente e descendente do cursor
2. Componentes Essenciais do Sistema Hidráulico (Mais Críticos)

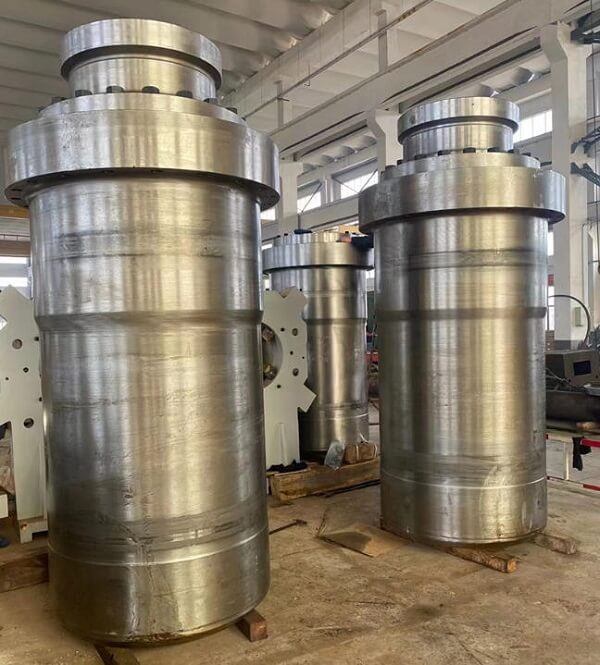

5) Cilindros hidráulicos
Cilindro principal (fornece pressão primária)
Cilindro da almofada de estiramento / Cilindro de ejeção / Cilindro auxiliar
Indicadores principais:
- Desempenho de vedação
- Coaxialidade
- Resistência à carga excêntrica
6) Bombas hidráulicas
- Bomba de engrenagem
- Bomba de pistão (deslocamento variável/fixo)
- Bomba servo-hidráulica (tipo econômico em energia)
👉 Determina a estabilidade da pressão e o nível de consumo de energia
7) Grupo de válvulas hidráulicas
- Válvula de controle direcional solenóide
- Válvula proporcional / Servoválvula
- Válvula de alívio, válvula redutora de pressão, válvula de estrangulamento
👉 Controla a direção, a velocidade, a pressão e a sequência das operações
8) Tanque de óleo
para armazenamento de óleo, dissipação de calor e sedimentação de impurezas
:
- Medidor de nível
- Termômetro
- Respiradouro
9) Sistema de Tubulação
Tubos de óleo de alta pressão / Tubos de aço sem costura
/ Acoplamentos de liberação rápida / Flanges /
Função: Transporte de óleo hidráulico
3. Componentes do Sistema Elétrico e de Controle
10) Sistema de Controle PLC
Marcas convencionais: Siemens, Mitsubishi, Omron, etc.
Permite controle automático, semiautomático e manual.
11) Tela sensível ao toque (IHM)
- Configuração de parâmetros
- Armazenamento de receitas de processos
- visor de alarme de falha
12) Sensores
- Sensores de pressão
- Sensores de deslocamento
- Sensores de temperatura
👉 Garantir a precisão e a segurança da moldagem
13) Componentes Elétricos
- Relés
- Empreiteiros
- Conversores de frequência / Servoacionamentos
4. Acessórios de segurança e auxiliares
14) Dispositivos de proteção de segurança
- Proteção fotoelétrica (cortina de luz de segurança)
- Botões de operação com duas mãos
- Botão de parada de emergência
15) Sistema de refrigeração
Resfriamento a ar / Resfriador a água:
Controla a temperatura do óleo e prolonga a vida útil dos componentes.
16) Sistema de Lubrificação
Bomba de lubrificação manual/automática.
Garante o funcionamento estável a longo prazo dos trilhos-guia e colunas-guia.
17) Acessórios relacionados a mofo
- Dispositivo de troca rápida de moldes
- Placa de aquecimento do molde (para moldagem por compressão)
- Mecanismo de ejeção
5. Peças de desgaste comuns (Perguntas frequentes dos clientes)
- Vedações de cilindro hidráulico
- Carretel da válvula hidráulica
- Bomba hidráulica
- Sensor de pressão
- Mangueiras e conexões hidráulicas
Os componentes principais de uma prensa hidráulica são o cilindro hidráulico, a bomba hidráulica e o sistema de controle. Os componentes estruturais determinam a estabilidade; o sistema hidráulico determina a precisão e a vida útil; e o sistema de controle elétrico determina a automação e a eficiência. Saiba mais sobre prensas hidráulicas com a equipe técnica da PDH
